Válvula reductora de presión Callefi

Las válvulas reductoras de presión son dispositivos que, instalados en la red privada de distribución de agua, reducen y estabilizan la presión de entrada de la red pública, que generalmente es demasiado alta y variable para su correcto uso en instalaciones domésticas.

La serie 533. fue diseñada para su uso en instalaciones pequeñas, como apartamentos, para proteger el calentador de agua, donde es importante una reducida ocupación del espacio y la ausencia de ruido de funcionamiento.

Características técnicas
Materiales: Cuerpo: latón EN 12165 CW617N, cromo
Cubierta: PA66GF30
Varilla de control: aleación antidescincificación EN 12165 CW602N
Cartucho: POM
Componentes internos: latón EN 12165 CW617N
Membrana: NBR
Sellos: NBR
Filtro: acero inoxidable

Cuotas
Presión máxima aguas arriba: 16 bar
Rango de regulación de presión aguas abajo: 1÷6 bar
Ajuste de fábrica: 3 bares
temperatura máxima temperatura de funcionamiento: 40°C
Escala de presión manómetro: 0÷10 bar
Fluidos de uso: agua

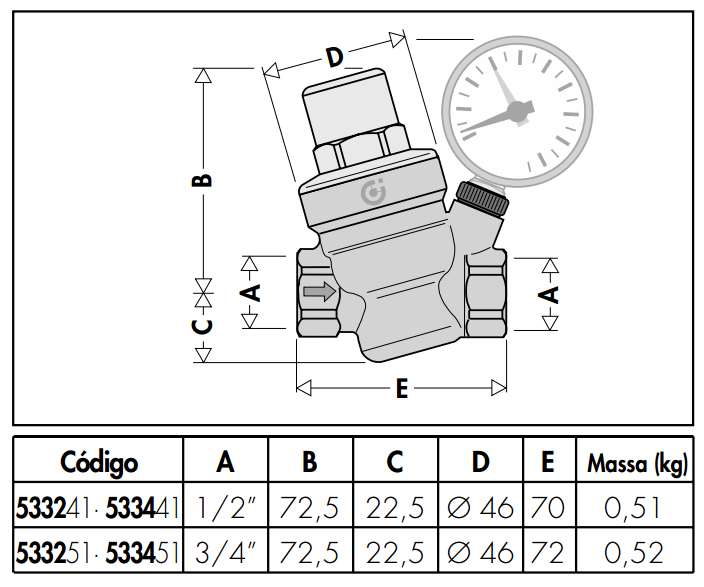

Conexiones
Conexiones principales: 1/2" y 3/4"
Conexiones de manómetro: 1/4” H

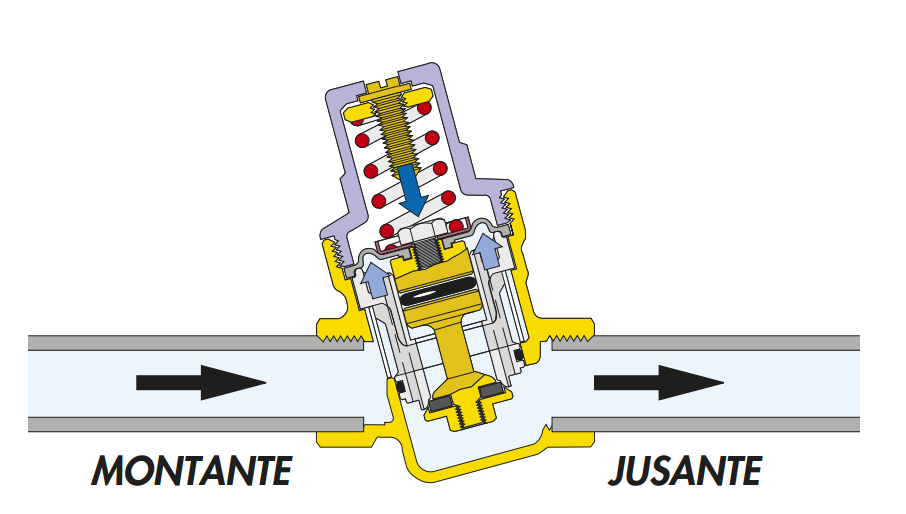

Principio de funcionamiento
El reductor de presión funciona basándose en el equilibrio de dos fuerzas opuestas:
1 la fuerza del resorte contra la apertura de la sección de paso.
2 la fuerza de la membrana contra el cierre de la sección de paso.

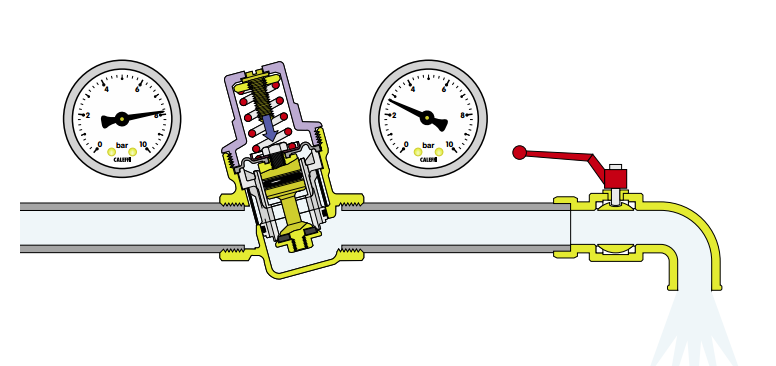

Operación de consumo
Cuando se abre un grifo, la fuerza del resorte se vuelve mayor que la fuerza de la membrana; la persiana se mueve hacia abajo, abriendo el paso al agua. Cuanto mayor es el consumo de agua, mayor es la disminución de presión bajo la membrana, provocando así un mayor paso de fluido a través de la sección de paso.

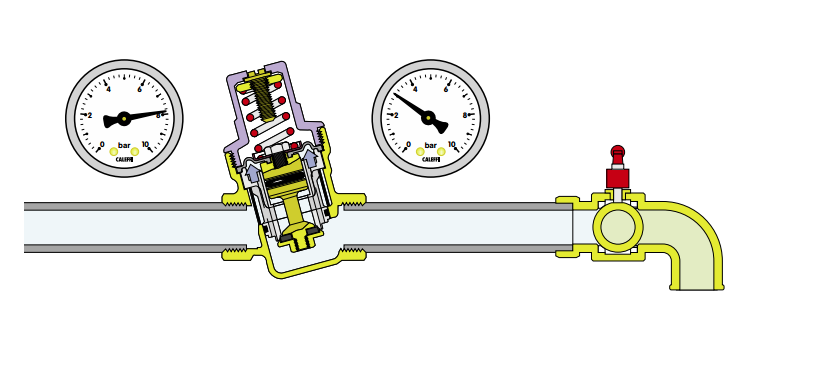

Funcionamiento sin consumo
Cuando todos los grifos están cerrados, la presión aguas abajo aumenta y empuja la membrana hacia arriba. De esta forma, la compuerta cierra el tramo de paso, manteniendo la presión constante en el valor de regulación. Una mínima diferencia en la fuerza ejercida por la membrana, en relación a la ejercida por el resorte, provoca el cierre del dispositivo.
