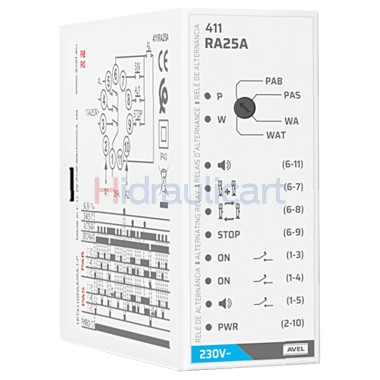

Relé de alternancia para central 2 motores y alarma RA25A

Relé de palanca multifunción RA25A

Comando de alternancia para planta hidropresora o planta de efluentes con 2 electrobombas + alarma.

Operación
Si se selecciona una de las opciones para plantas hidropresoras (PAB o PAS) y hay agua en el depósito, indicado por el comando de alarma de falta de agua (6-9) cerrado, siempre que se cierre el comando de alternancia (6-8), los relés de salida (1-3) y (1-4) se activan alternativamente. Si el mando de simultaneidad (6-7) también cierra, el relé hace que las dos salidas (1-3) y (1-4) permanezcan cerradas simultáneamente. Si este comando se vuelve a abrir, nada cambia, los dos relés de salida permanecen cerrados hasta que se abre el comando de alternancia (6-8). Siempre que se cierra el comando de alarma de nivel alto (6-11), se activa la salida de alarma (1-5). Si no hay agua en el depósito, las dos salidas (1-3) y (1-4) permanecen abiertas. Si el comando de alarma de falta de agua (6-9) se implementa mediante flotador, cuando se restablece el agua, el relé permite que las salidas (1-3) y (1-4) se arme inmediatamente, si se implementa mediante sondas, el relé solo permite que las salidas (1-3) y (1-4) se activen después de 4 minutos.

Si se selecciona una de las opciones para plantas de efluentes (WA o WAT), cada vez que se cierran el comando de parada (6-9) y el comando de alternancia (6-8), los relés de salida (1-3) y (1-4) brazo alternativamente, apagándose sólo cuando se abre el control de parada (6-9). Si el comando de simultaneidad (6-7) cierra, o en la opción con comando de simultaneidad temporizada, si el comando de palanca (6-8) se cierra por un tiempo mayor a 10 minutos, el relé provoca que ambas salidas (1-3) y (1-4) permanecen cerrados al mismo tiempo. Si alguno de los comandos de alternancia (6-8) o simultaneidad (6-7) se vuelve a abrir, nada cambia y los dos relés de salida permanecen encendidos hasta que se abre el comando de parada (6-9). Si se cierra el comando de alarma de nivel alto (6-11), se activa la salida de alarma (1-5).

En cualquiera de los modos de funcionamiento, en caso de fallo de alguno de los controles, el relé permite un funcionamiento alternativo, como forma de evitar el bloqueo de todo el sistema.

Para evitar choques hidráulicos, el relé dispone de un dispositivo que retrasa aproximadamente 2 s el corte o arranque de la segunda electrobomba, incluso si el mando de simultaneidad se ha realizado junto con el mando de alternancia.

Para más información, consulte la Ficha Técnica
