Marco de Comando y Protección

Quadro Discontactor de Protecção

Control y protección de electrobombas utilizadas en el abastecimiento de agua a presión y sistemas de riego, mediante la extracción de agua en pozos u otros embalses.

Apresentação

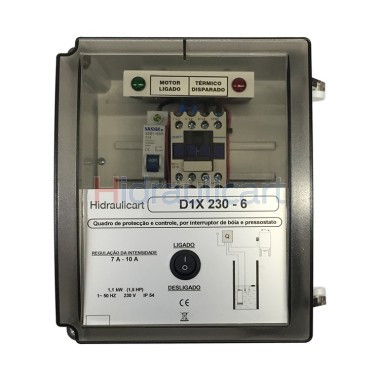

- Caja de plástico 250x200x140 mm en ABS gris RAL7035 con bisagra y tapa de policarbonato transparente.
- Relé térmico Chint y contactor.
- Funcionamiento automático o apagado, comandado por interruptor de 2 posiciones.
- Conexión para mando remoto de arranque/parada (presostato y flotador).
- Protección contra cortocircuitos mediante magnetotérmico.
- Protección contra sobrecargas mediante relé térmico.
- Indicación de motor encendido (luz verde).
- Indicación de disparo térmico (luz roja).
- 4 prensaestopas, para el paso de los cables de conexión.

Como Funciona

Después de realizar todas las conexiones correctamente, se debe ajustar el relé térmico de acuerdo con la corriente nominal del motor. El panel debe tener todas las señales apagadas hasta que el interruptor del circuito de comando se encienda en la posición de encendido (I).

Si se cierra el mando de marcha/parada, la bomba se enciende (luz verde), apagándose si se abre el mando de marcha/parada.

El disparo del relé térmico por sobrecarga (luz roja) apaga la bomba, independientemente del estado de los controles.
