Tablero de nivel de pozo - Depósito

Tablero de nivel de pozo - Depósito

Control y protección de electrobombas utilizadas para el llenado de depósitos, mediante la recogida de agua de pozos, perforaciones u otros embalses.

Presentación

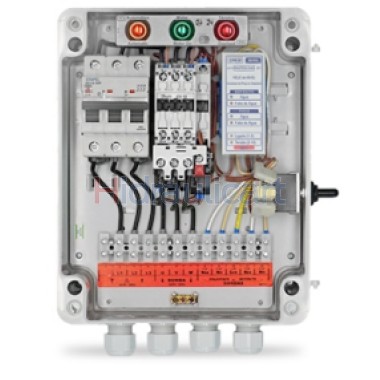

Caja de plástico de 250x200x140 mm en ABS gris RAL7035 con bisagra y tapa de policarbonato transparente.
Contactor y relé térmico Danfoss/WEG.
Relé de nivel para control de nivel en foso y tanque.
Funcionamiento automático, manual o apagado, controlado por interruptor de 3 posiciones con cápsula protectora.
Protección contra cortocircuitos mediante disyuntor.
Protección contra sobrecargas mediante relé térmico.
Indicación de agua en el depósito (LED verde en el relé de nivel).
Indicación de falta de agua en el depósito (LED rojo en el relé de nivel).
Indicación de agua en el pozo (LED verde en el relé de nivel).
Indicación de falta de agua en el pozo (LED rojo en el relé de nivel).
Indicación de panel en funcionamiento automático (indicador amarillo).
Indicación de motor en marcha (indicador verde).
Indicación de disparo térmico (bandera roja).
4 prensaestopas, para pasar los cables de conexión.

Cómo funciona

Después de que todas las conexiones se hayan realizado correctamente, el relé térmico debe ajustarse de acuerdo con la intensidad nominal del motor. El panel debe mostrar todas las señales apagadas hasta que el interruptor del circuito de control se gire a la posición automática (AUT), momento en el que se enciende el indicador amarillo.

El relé de nivel lee los niveles de agua a través de sondas en el pozo y el tanque. Siempre que el nivel en el tanque baja por debajo de la sonda Min (LED rojo en “tanque” en el relé de nivel) y hay agua en el pozo (LED verde en “pozo” en el relé de nivel), la bomba se enciende (indicador verde ), apagándose si el depósito se llena (LED verde en “tanque” en el relé de nivel) o si no hay agua en el pozo (LED rojo en “pozo” en el relé de nivel).

Con el interruptor del circuito de control en posición manual, la bomba se enciende, independientemente de si hay agua en el tanque o no, sin embargo, no se encenderá si no hay agua en el pozo.

La activación del relé térmico por sobrecarga (indicador rojo) apaga la bomba, independientemente del estado de cualquiera de los controles.

Descripción técnica
