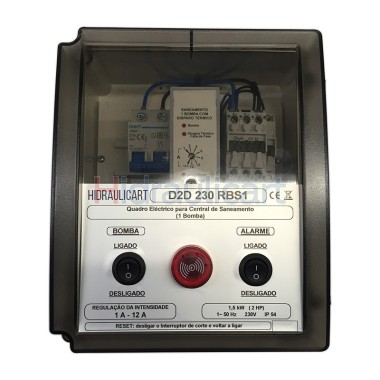

Tablero Electrónico Control 1 Bomba Saneamiento

Quadro Electrónico para controlo e protecção de 1 bomba de saneamento

Control y protección de electrobombas utilizadas en el drenaje de aguas residuales o pluviales.

Apresentação

- Caja de plástico 250x200x140 mm de plástico con bisagra y tapa transparente.
- Contactor y relé térmico electrónico.
- Funcionamiento automático o apagado, comandado por interruptor de 2 posiciones.
- Conexión para mando de arranque a distancia mediante flotador.
- Protección contra sobrecargas mediante relé electrónico.
- Proteccion al sobrevoltaje.
- Protección contra cortocircuitos
- Flotador de nivel máximo con alarma.
- 4 prensaestopas, para el paso de los cables de conexión.

Como Funciona

Cuando el nivel del efluente llega a la 1ra boya (stop boya) el panel no da orden de salida, solo indica que el nivel ha llegado a la boya de parada, el panel solo da orden de salida cuando llega a la 2da boya (start boya ) ). Después de la entrada de servicio de la bomba, la centralita solo apagará la bomba cuando llegue a la boya de parada.

Si la opción de montaje es para agua de lluvia (2 flotadores), el 1er flotador arranca y se detiene (según esquema).

Si el nivel del efluente alcanza el tercer flotador (flotador de alarma), se activará la alarma.

En el caso de que uno o más flotadores estén defectuosos, el panel dará la orden de arrancar la bomba cuando el nivel alcance el 3er flotador (flotador de alarma) y solo apagará la bomba cuando el nivel baje y haya transcurrido un tiempo predeterminado. .

Si el fallo se detecta solo en el 1er flotador, la operación se realizará en los demás flotadores, el modo de funcionamiento será el mismo para el resto. En esta situación y en caso de fallo de alguna boya, el panel activará la alarma (escarabajo).

Incluso si la alarma audible externa está apagada, la falla aún se indica en el panel hasta que se resuelva.
